Flash Extractor芯片的讀取教程
芯片讀取
1:芯片的拆卸

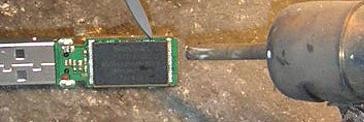

使用熱風槍對準TSOP-48芯片引腳封裝邊緣,溫度設置370°.拆焊后, 使用酒精清潔焊料中的殘余, 將金手指上焊錫清理干凈,可以使用刀片刮拭 ,使引腳光滑并整形.
2:芯片放置
斷開USB電纜與讀卡器
的連接 - 將芯片放在適配器上 - 第一個引腳如圖所示
- 用手指從兩側按壓適配器。觸點會擴大，芯片掉入適配器 - 您可以搖晃讀卡器，易于對準芯片 - 釋放適配器 - 檢查所有芯片
引腳是否與適配器引腳相對 - 檢查短路 - 檢查第一個引腳
- 連接USB數據線
3:芯片讀取

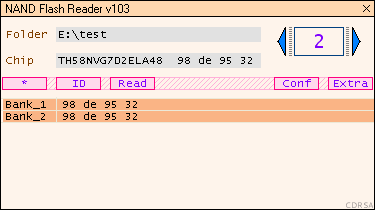

NAND_Reader.exe - 是NAND閃存讀取程序打開程序
選擇將存儲
轉儲的工作文件夾 選擇芯片使用箭頭或雙擊選擇芯片數量(每個設備芯片數量不同)
編號
選擇所有通道
讀取芯片 ID
讀取存儲器 配置菜單
額外功能
一個芯片內部
可能有多個存儲
芯片 您可以選擇哪個將工作片選

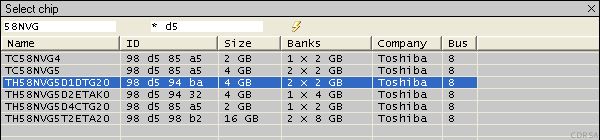

雙擊選擇芯片 按名稱
篩選 按ID
篩選 自動查找芯片
讀數
1.選擇將存儲轉儲的工作文件夾2.選擇芯片
3.選擇芯片編號
4.按 * 選擇所有銀行
5.按 ID 檢查芯片和適配器
6 之間的連接。按讀取開始讀取過程
要停止進程，請斷開 USB 電纜
讀取成功后，將在工作文件夾中創建“FE”文件夾。Chip.txt 將復制到此處。它包含芯片參數4:讀取重試
5:DDR 總線
一些具有相同 ID 的芯片有兩個配置 DDR = on，和
DDR = off
如何選擇使用什么配置？
使用“DDR”選項
讀取轉儲 使用十六進制編輯器
打開轉儲 如果您看到雙字節：
77 77 25 25 48 48 ec ec 9d 9d 38 38...
那么這不是 DDR 芯片 如果芯片
是 DDR，則使用 DDR = off 的配置，但讀取 DDR = off

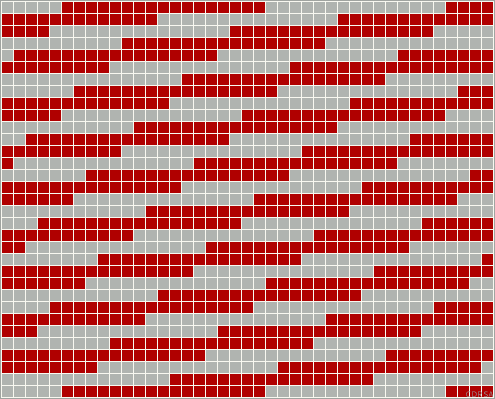

您可以在 ECC 地圖上看到紅線/灰線：
6:WL v2
有兩個命令“WL”和“WL v2”
如何選擇使用什么？
使用“WL”命令
讀取轉儲 如果每 3 頁相同，則使用“WL v2”讀取7:問題芯片
MT29F256G08CBCBBES 2c a4 64 32 VCC = 3.3v VCCQ = 1.8v 最大 VCCQ = 2.4V
可在 2.3v
EC D7 98 CA 下讀取 - 很多位錯誤 K9BCG08U1M
K9BCG08U1A K9CDG08U5A
K9ABG08U0A
EC de 98 CE - 很多位錯誤 AD de 94 D2 - 很多位錯誤
H27UCG8T2MYR
98 3c A9 92 - 無法讀取
45 D7 98 B2 - 每 4 頁相同 45 C7 98 B2 - 現在支持 45 CE 99 B2 - 現在
支持 45 4A 9A B2 - 每 4 頁相同
98 DE 90 92 - 發出命令后0x65可以將 ID 更改為 45 3e 9b 92
45 3c 98 b3 - arvika 報告在不同情況下配置不同
